Setelah sekian lama sekali mencari sumber-sumber di internet dan sama sekali tidak membuahkan hasil untuk menaklukkan sensor encoder motor DC produksi Faulhaber yang bertipe 2342L-012CPR.

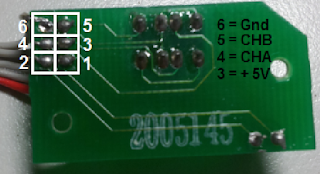

Alhamdulillah akhirnya dapat juga dikondisikan berbekal pengalaman dan perkiraan yang pas, sensor rotary encoder nya dapat dibaca dengan baik....huuufffttt. Biar ilmunya bertambah...InsyaAllah...maka saya akan share gimana sih koneksikan sensor rotary encoder untuk motor DC Faulhaber 2342L-012CPR, pertama-tama pahami terlebih dahulu keterangan pin nya seperti gambar dibawah ini :
Setelah tahu keterangan pin-nya langkah berikutnya adalah buat rangkaian supervisinya agar pulsa bisa dibaca dengan baik, rangkaian untuk supervisinya seperti gambar dibawah ini.
Hasil demo
Ok...Selamat mencoba, InsyaAllah semoga sukses
